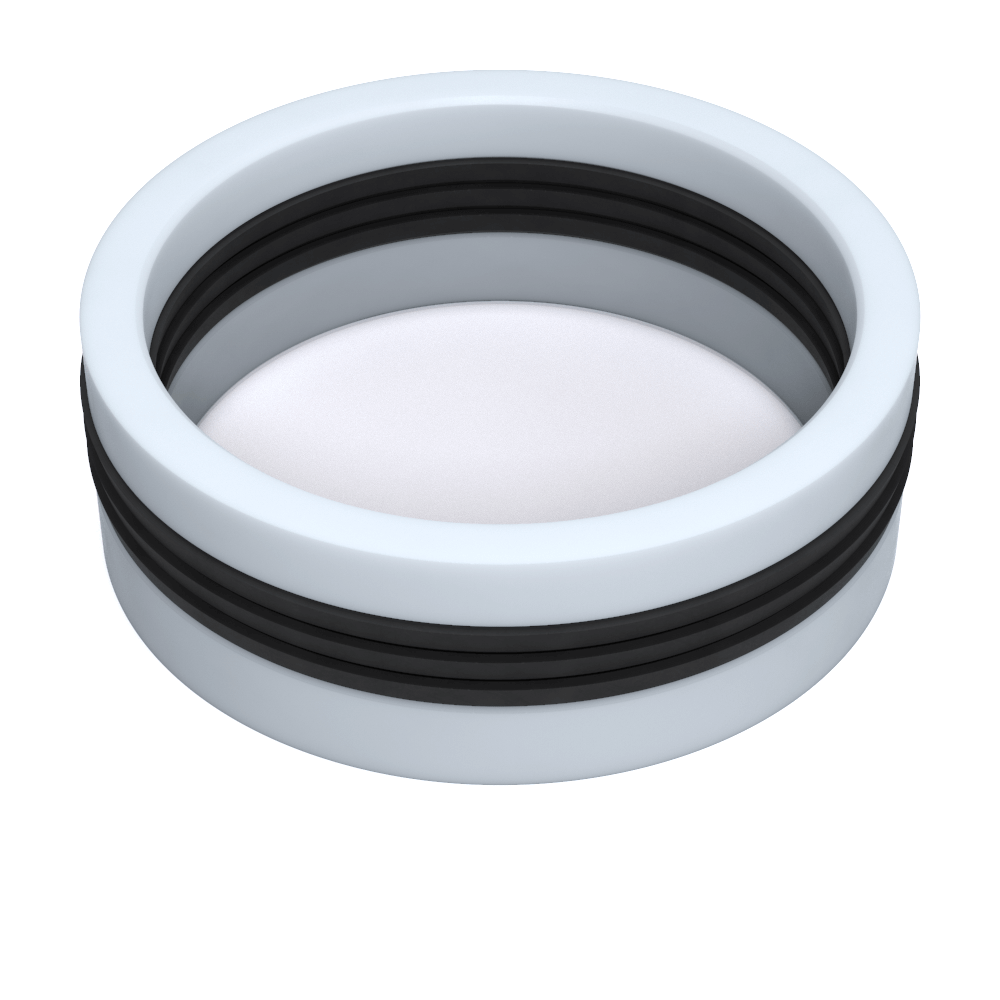

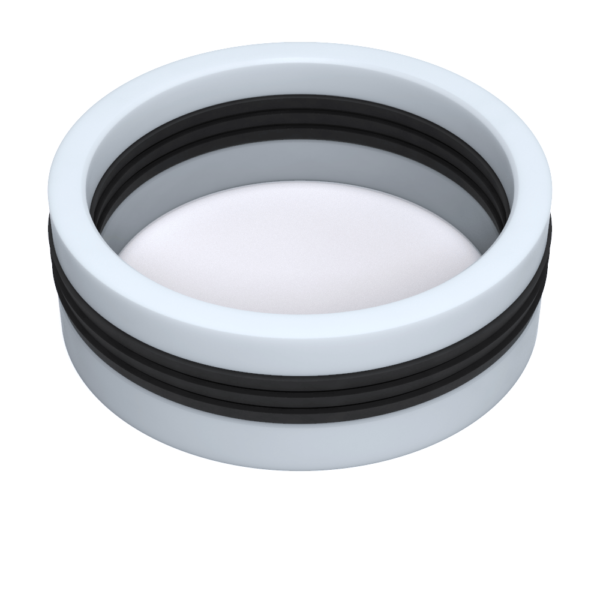

Sello de vástago de simple efecto con geometría simétrica tipo Chevron, también conocido como Vee Pack.

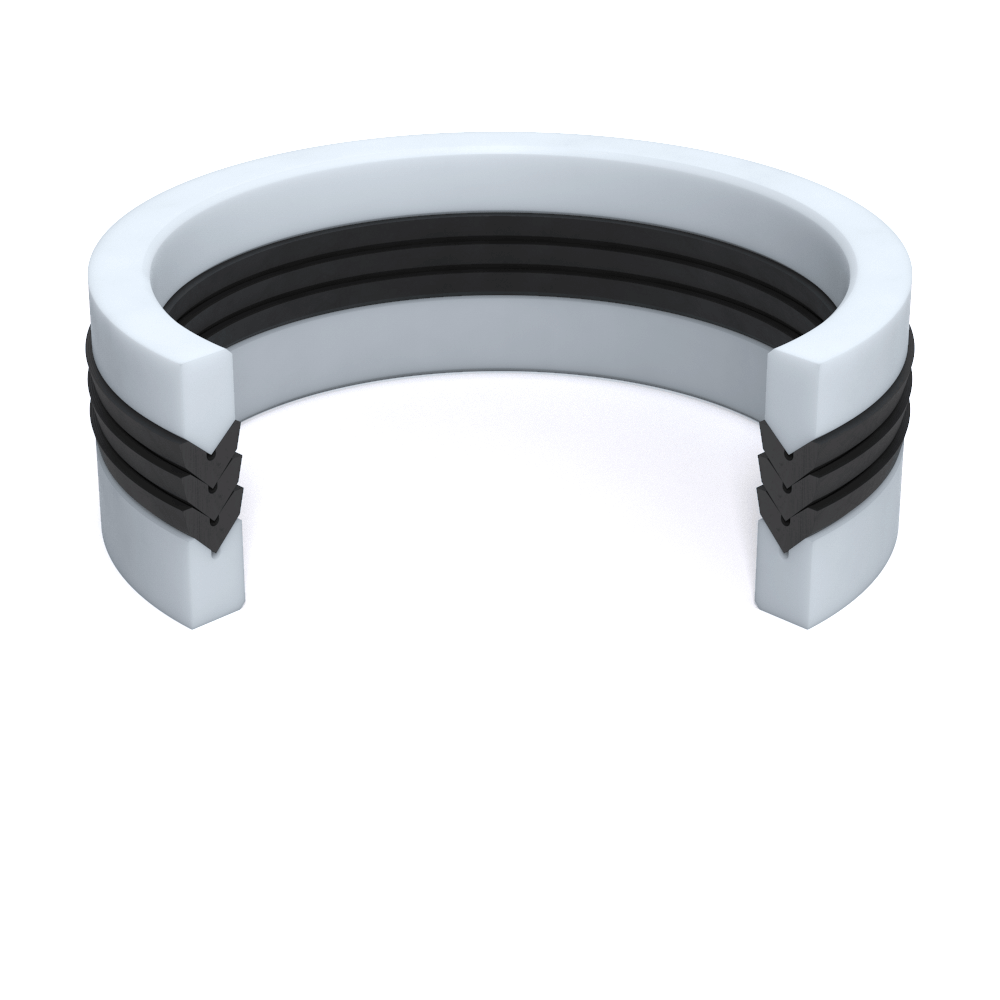

Generalmente este sello está compuesto por un adaptador macho y uno hembra y un grupo de anillos en V.
Ideal para aplicaciones de alta presión y de medios abrasivos que pueden contener sólidos, aceite y/o agua.
Ingrese las medidas de acuerdo al diagrama:
Descripción
RANGO DE OPERACIÓN SEGÚN MATERIAL
| Material del sello | Rango de temperatura | Presión máxima | Velocidad máxima | Compatibilidad con los medios |
| H-PU | -20 °C a +115 °C | 500 bar | 0.5 m/s | Aceite mineral, agua caliente, aire caliente, ozono, esteres sintéticos y nativos |
| NBR | -30 °C a +110 °C | 250 bar | 0.5 m/s | Aceite mineral, gasolina y mezclas de gasolina/alcohol, grasas |
| H-NBR | -20 °C a +150 °C | 250 bar | 0.5 m/s | Aceite mineral, gasolina y mezclas de gasolina/alcohol, agua caliente, aire caliente, ozono, petróleo crudo |
| EPDM | -45 °C a +130 °C | 250 bar | 0.5 m/s | Agua caliente, ácidos, bases, cetonas, líquido de frenos a base de poliglicoles |
| FKM | -20 °C a +220 °C | 250 bar | 0.5 m/s | Grasas, petróleo crudo, aceite mineral, gasolina, hidrocarburos alifáticos y aromáticos |
| SIL | -60 °C a +200 °C | – | – | Aire caliente, ozono, agua caliente y ácido acético |
| El adaptador macho y hembra está disponible en poliamida (Nylon®), poliacetal (Delrin®), politetrafluoroetileno (Teflon®) con carga de fibra de vidrio y disulfuro de molibdeno. | ||||
| Bajo solicitud ofrecemos otros materiales como poliuretanos de alto rendimiento, NBR con aprobación FDA, NBR de alta temperatura, EPDM con aprobación FDA, EPDM para contacto con agua potable, Silicon con aprobación FDA, Aflas®. | ||||
| NOTA IMPORTANTE: Los valores máximos dependen del espacio de extrusión, el medio, las temperaturas, las presiones, la velocidad tangencial, el acabado de las superficies de trabajo y el entorno de trabajo. El sello no puede ser operado en todos sus valores máximos al mismo tiempo. | ||||
Información adicional
| Material | EPDM, FKM, H-NBR, H-PU, NBR, SILICON |
|---|
