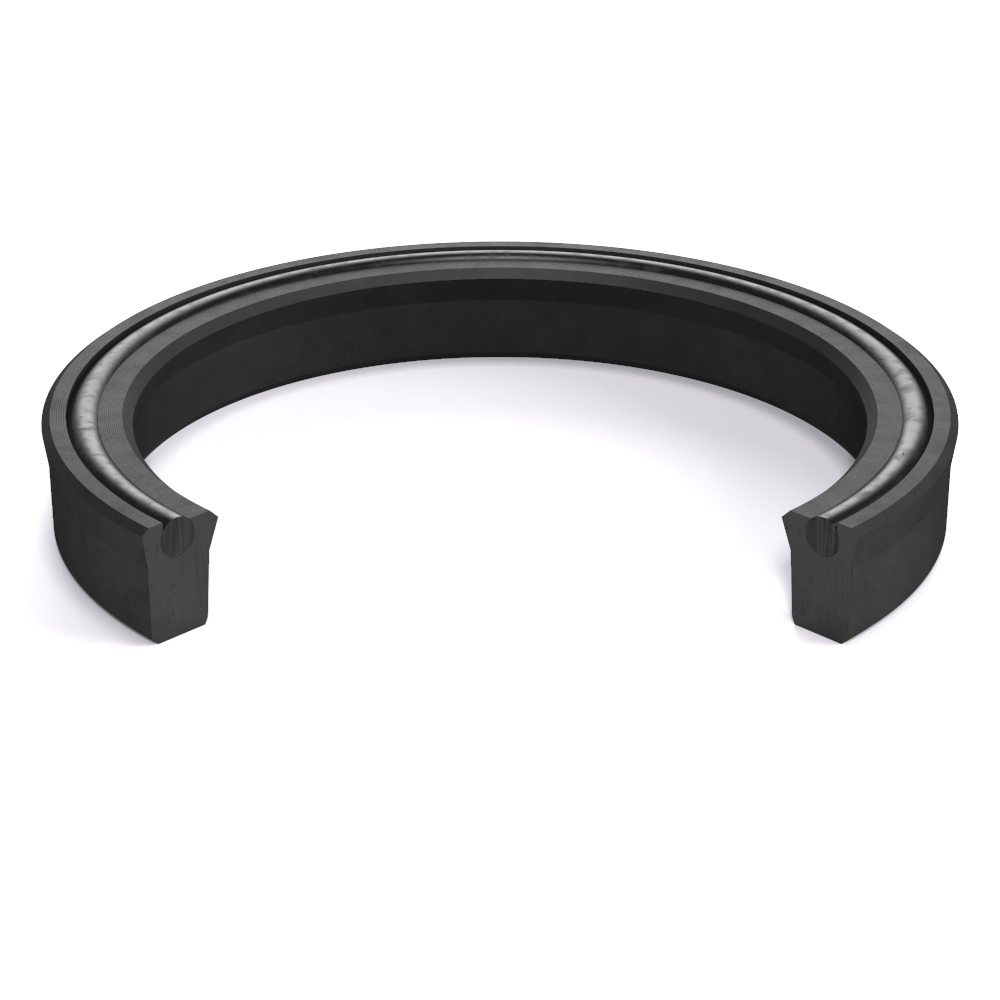

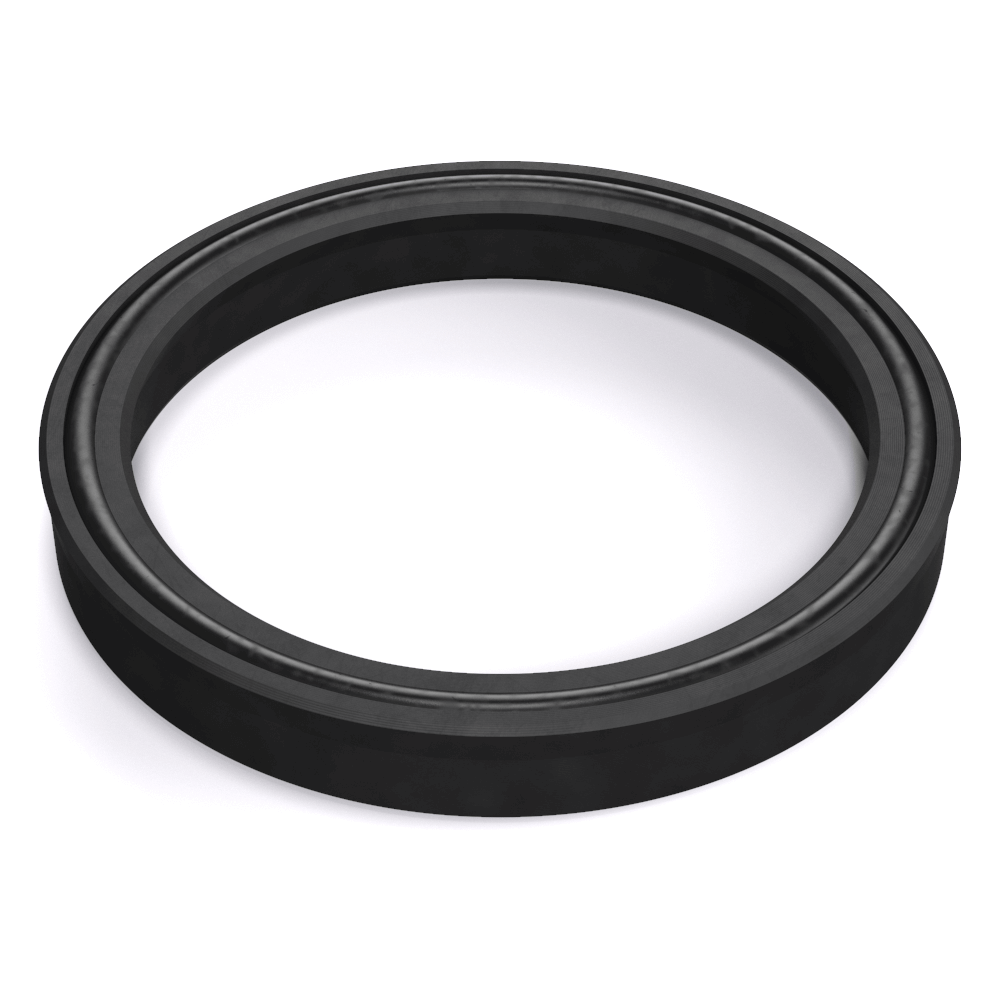

Sello de vástago de simple efecto con geometría asimétrica y activado con un O-ring.
El ajuste de interferencia en el diámetro exterior mantiene un ajuste estable en el alojamiento.
Este diseño proporciona el máximo efecto de sellado.
Especialmente adecuado para aplicaciones donde se requiera de un cilindro de carrera corta.
Ingrese las medidas de acuerdo al diagrama:
Descripción
RANGO DE OPERACIÓN SEGÚN MATERIAL
| Material del sello | Rango de temperatura | Presión máxima | Velocidad máxima | Compatibilidad con los medios |
| H-PU | -20 °C a +115 °C | 400 bar | 0.5 m/s | Aceite mineral, agua caliente, aire caliente, ozono, esteres sintéticos y nativos |
| El O-ring está disponible en NBR. | ||||
| Bajo solicitud ofrecemos otros materiales como poliuretanos de alto rendimiento, NBR con aprobación FDA, NBR de alta temperatura, EPDM con aprobación FDA, EPDM para contacto con agua potable, Silicon con aprobación FDA, Aflas®. | ||||
| NOTA IMPORTANTE: Los valores máximos dependen del espacio de extrusión, el medio, las temperaturas, las presiones, la velocidad tangencial, el acabado de las superficies de trabajo y el entorno de trabajo. El sello no puede ser operado en todos sus valores máximos al mismo tiempo. | ||||
Información adicional
| Material | EPDM, FKM, H-NBR, H-PU, NBR, SILICON |
|---|
