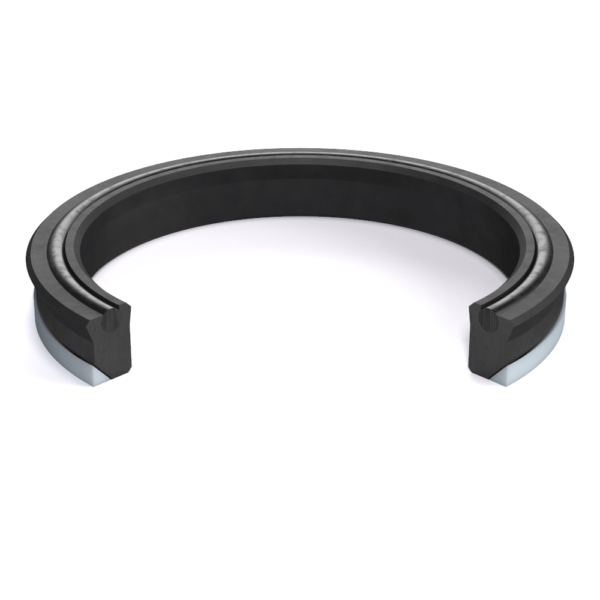

Sello de pistón de simple efecto con geometría asimétrica y activado con un O-ring.
Debido a su diseño con anillo de soporte, es adecuado para un rango de presión superior o para espacios de extrusión más grandes comparado con el perfil HSP-03.
Este diseño proporciona el máximo efecto de sellado.
Especialmente adecuado para aplicaciones donde se requiera de un cilindro de carrera corta.
Ideal para alojamientos de dimensiones más pequeñas al estándar.
Ingrese las medidas de acuerdo al diagrama:
Descripción
RANGO DE OPERACIÓN SEGÚN MATERIAL
| Material del sello | Rango de temperatura | Presión máxima | Velocidad máxima | Compatibilidad con los medios |
| H-PU | -20 °C a +115 °C | 700 bar | 0.5 m/s | Aceite mineral, agua caliente, aire caliente, ozono, esteres sintéticos y nativos |
| El O-ring está disponible en NBR | ||||
| El anillo de soporte está disponible en poliamida (Nylon®), poliacetal (Delrin®). | ||||
| Bajo solicitud ofrecemos otros materiales como poliuretanos de alto rendimiento, NBR con aprobación FDA, NBR de alta temperatura, EPDM con aprobación FDA, EPDM para contacto con agua potable, Silicon con aprobación FDA, Aflas®. | ||||
| NOTA IMPORTANTE: Los valores máximos dependen del espacio de extrusión, el medio, las temperaturas, las presiones, la velocidad tangencial, el acabado de las superficies de trabajo y el entorno de trabajo. El sello no puede ser operado en todos sus valores máximos al mismo tiempo. | ||||
Información adicional
| Material | EPDM, FKM, H-NBR, H-PU, NBR, SILICON |
|---|
